S系列回轉驅動

類別：回轉驅動

發布日期：2021-09-13 08:54:19

瀏覽次數：17327次

產品特點：

咨詢熱線：150-3630-3608 在線訂購

產品型號產品描述

S系列回轉驅動型號參數

型號	參數
型號	輸出轉矩	傾復力矩	保持力矩	軸向靜載荷	徑向靜載荷	軸向動載荷	徑向動載荷	減速比	精度等級	重量
S9	6.5 KN.m	33.9 KN.m	38.7 KN.m	338 KN	135 KN	81 KN	71 KN	61:1	≤0.17°	37kg
S9	4794 lbf.ft	25000 lbf.ft	29000 lbf.ft	76000 lbf	30000 lbf	18000 lbf	16000 lbf	61:1	≤0.17°	37kg
S12	7.5 KN.m	54.3 KN.m	43 KN.m	475 KN	190 KN	114 KN	100 KN	78:1	≤0.17°	41kg
S12	5532 lbf.ft	40000 lbf.ft	32000 lbf.ft	107000 lbf	43000 lbf	26000 lbf	23000 lbf	78:1	≤0.17°	41kg
S14	8 KN.m	67.8 KN.m	48 KN.m	555 KN	222 KN	133 KN	117 KN	85:1	≤0.17°	47kg
S14	5900 lbf.ft	50000 lbf.ft	35000 lbf.ft	125000 lbf	50000 lbf	30000 lbf	26000 lbf	85:1	≤0.17°	47kg
S17	10 KN.m	135.6 KN.m	72.3 KN.m	970 KN	390 KN	235 KN	205 KN	102:1	≤0.15°	87kg
S17	7400 lbf.ft	100000 lbf.ft	53000 lbf.ft	218000 lbf	88000 lbf	53000 lbf	46000 lbf	102:1	≤0.15°	87kg

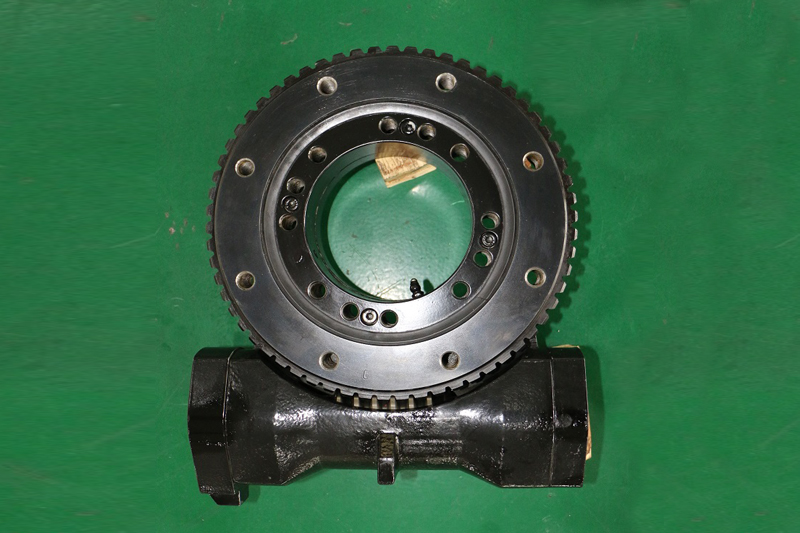

敞開式S系列回轉驅動是由敞開型基座、回轉支承、環面蝸桿及配套零部件組裝而成，采用環面蝸桿結構設計，多齒接觸，抗沖擊能力強?？梢杂秒姍C或液壓馬達作為動力輸入源，驅動減速器進行CCW&CW旋轉。S系列回轉驅動器包括開式殼體，回轉軸承，環面蝸桿和輔助部件。它由電動或液壓馬達驅動以順時針或逆時針旋轉。與封閉式回轉驅動器相比，這種維護成本較低，因此該敞開式蝸桿驅動器是降低轉速的理想選擇。 S系列回轉驅動適用于輕負載、低速、精度可選的應用場合，現在已經在一些高空作業車，隨車吊等領域中被廣泛使用。

S系列回轉軸承

S系列回轉驅動特點

　　1.S系列回轉驅動開放式的外殼設計使客戶可以隨時監視單個蝸桿回轉驅動器的使用，從而使維護變得容易。

　　2.S系列回轉驅動的齒輪箱采用環面蝸輪蝸桿傳動和多齒接觸，可傳遞高扭矩。

　3.可以通過螺栓輕松完成S系列回轉軸承的安裝。

S系列回轉驅動安裝注意事項

1.檢查S系列回轉驅動的合格證和標牌，確認S系列回轉驅動的各項參數是否正確。

2.安裝S系列回轉驅動時應注意要在無負載的情況下進行。

3.要注意標準回轉驅動與零間隙回轉驅動對支座的剛性要求不同。

4.安裝時應清潔S系列回轉驅動的表面的油漆殘留、焊珠、毛刺等多余物質。要注意不要使損害密封材料的溶劑滲入S系列回轉驅動內。

5.要把檢測周向誤差和徑向誤差作為S系列回轉驅動安裝面的平面度誤差的主要檢查方向。

6.通常采用塞尺檢查驅動與安裝面的吻合情況，如果吻合不好，應當尋找適當?shù)牟牧涎a充。

7.正確安裝后要定期檢查和維護。
